CNC 연삭기의 유형은 무엇입니까?

게시자에 의해 관리자

정밀제조분야에서는 CNC 연삭기 결정적인 역할을 합니다. 고속 회전 연삭 휠을 사용하여 공작물의 표면을 미세 연삭하여 매우 높은 치수 정확도와 표면 조도를 달성합니다. 고정밀, 고효율 가공에 대한 산업적 요구가 지속적으로 증가함에 따라 CNC 연삭기의 종류는 점점 다양해지고 전문화되고 있습니다.

가공 대상 및 기능에 따른 분류: 주류 CNC 연삭기 분류

CNC 연삭기 주로 처리하는 공작물의 모양과 특정 기능에 따라 분류되어 몇 가지 주요 유형을 형성합니다.

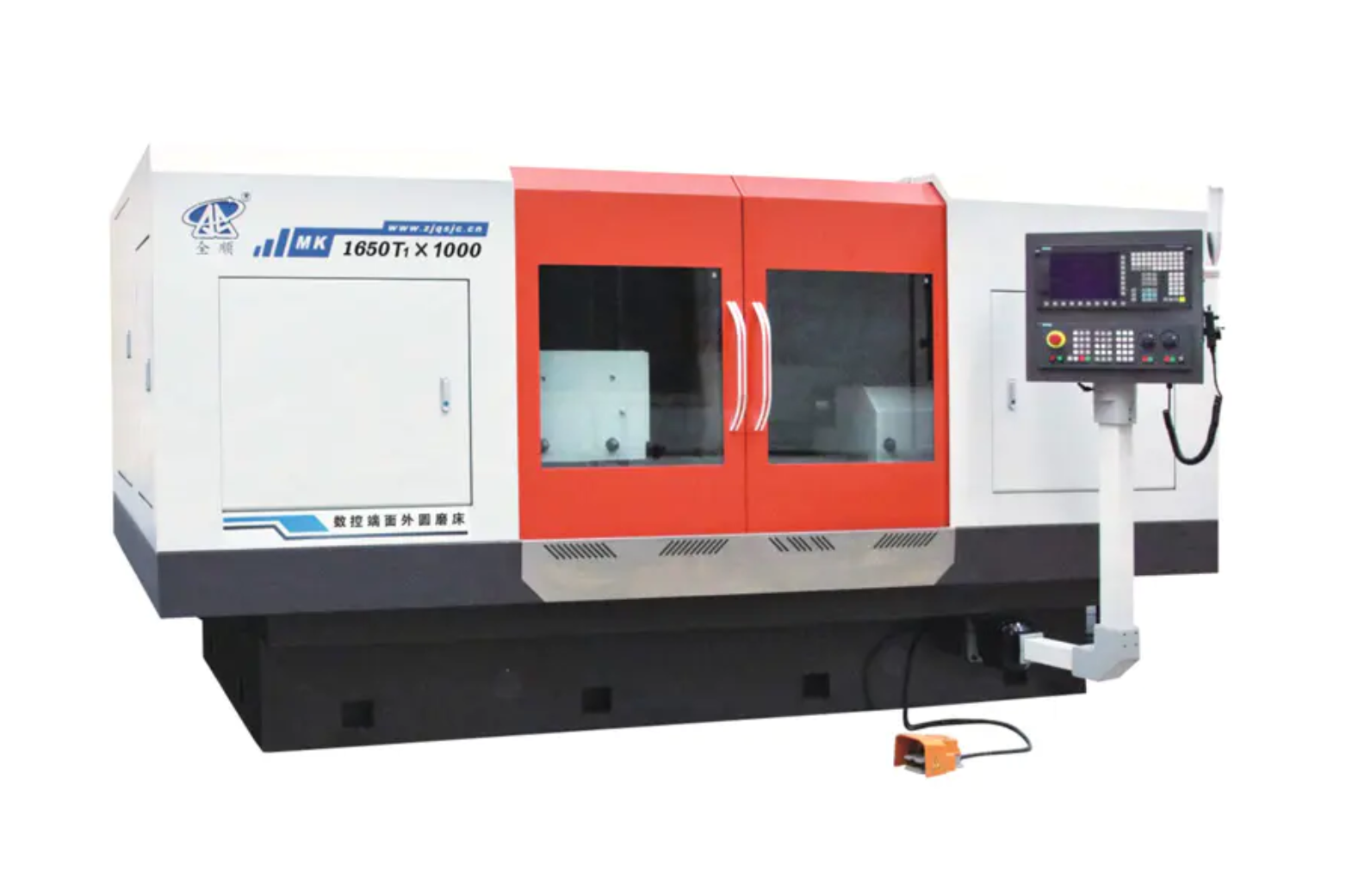

1. CNC 원통 연삭기

특징: 특히 공작물의 외부 원통형 표면, 원추형 표면 및 특정 어깨 끝면을 연삭하는 데 사용됩니다. 샤프트 부품의 정밀 가공을 위한 핵심 장비입니다. 현대 CNC 원통 연삭기 일반적으로 다축 제어 기능을 갖추고 있어 단일 설정으로 외경 및 단면의 정밀 가공을 완료하는 등 복합 연삭이 가능합니다.

2. CNC 내부 연삭기

특징: 공작물의 내부 원통형 또는 원추형 표면을 연삭하는 데 사용됩니다. 내부 연삭의 공간 제약으로 인해 이러한 기계는 일반적으로 고속 전기 스핀들을 사용합니다. 이는 자동차 부품(예: 베어링 하우징), 유압 부품 및 금형과 같은 산업에서 널리 사용됩니다.

3. CNC 표면 연삭기

특징: 공작물의 평면 또는 형상 표면을 연삭하는 데 사용됩니다. 연삭 휠 축과 테이블 이동 방향의 관계에 따라 수평 스핀들 직사각형 테이블, 수직 스핀들 회전 테이블 등으로 더 나눌 수 있습니다. 이들 테이블의 핵심 장점은 매우 높은 평탄도와 표면 거칠기를 제공하는 데 있습니다.

4. CNC 공구 연삭기

특징: 다양한 절삭 공구(예: 드릴, 밀링 커터, 기어 커터 등)를 연삭하고 제조하기 위해 특별히 설계되었습니다. 이것들 CNC 연삭기 일반적으로 복잡한 도구 형상과 고정밀 요구 사항을 처리하기 위해 5개 이상의 동시 제어 축이 있습니다.

5. CNC 센터리스 연삭기

특징: 연삭에는 위치 지정을 위한 중앙 구멍이 필요하지 않습니다. 대신 가이드 휠과 지지판이 작업물을 지지합니다. 이 방법은 가느다란 막대 모양 부품의 외경을 대량으로 연속 연삭하는 데 이상적이며 생산 효율성이 매우 높습니다.

6. CNC 지그 연삭기

특징: 고정밀 좌표 측정 및 위치 지정 시스템을 갖추고 있으며, 주로 고정밀도 및 표면 마감이 뛰어난 금형 또는 정밀 부품의 구멍을 연삭하는 데 사용됩니다.

자동화에 따른 분류 및 구조적 특성: 효율성 향상을 위한 보조 유형

위에서 언급한 기능별로 분류된 주류형 외에, CNC 연삭기 구조와 자동화 정도에 따라 세분화될 수도 있습니다.

복합 연삭기

외경, 내경, 단면 연삭 등 다양한 연삭 기능을 결합하여 단일 설정으로 여러 공정을 완료할 수 있어 가공 정확도와 효율성이 크게 향상됩니다.

고속/초고속 연삭기

CBN(입방정 질화붕소) 또는 다이아몬드 연삭 휠을 사용하고 매우 높은 선형 속도로 연삭을 수행하여 재료 제거율과 가공 품질을 크게 향상시킵니다.

갠트리형 CNC 연삭기

구조적 강성이 강하여 크고 무거운 작업물의 평면이나 가이드웨이 연삭에 적합합니다.

CNC 연삭기 선택 고려 사항 및 향후 동향

옳은 선택 CNC 연삭기 공작물의 크기, 모양, 정밀도 요구 사항, 배치 크기 및 예산을 포괄적으로 고려해야 합니다. 예를 들어, 다수의 가는 샤프트를 가공해야 하는 경우 CNC 센터리스 그라인더가 최선의 선택입니다. 복잡한 금형 구멍 시스템이 관련된 경우 CNC 좌표 연삭기를 선택해야 합니다.

CNC 연삭기의 향후 개발 동향은 다음 사항에 중점을 둘 것입니다.
