직접 답변: 원통형 연삭은 탁월한 치수 정확도(±0.001mm의 엄격한 공차), 우수한 표면 마감(Ra 0.1-0.4um), 높은 재료 제거율 및 대량 생산 실행 전반에 걸쳐 일관된 반복성을 제공합니다. 이는 항공우주, 자동차 및 유압 제조에 사용되는 샤프트, 베어링, 롤 및 정밀 원통형 부품 마감을 위한 업계 표준입니다.
원통형 연삭이란 무엇입니까?
원통형 연삭은 연마 휠을 사용하여 원통형 공작물의 외부 또는 내부 표면에서 재료를 제거하여 매우 정확하고 매끄러운 마무리를 만드는 가공 공정입니다. 연삭 휠이 제어된 증분에 따라 재료를 제거하는 동안 공작물은 자체 축을 중심으로 회전합니다. 이 공정은 샤프트, 스핀들, 로드, 핀, 베어링 저널과 같은 부품에 널리 적용됩니다.
현대 CNC 원통형 연삭기 기술은 이 프로세스에 컴퓨터 수치 제어를 추가하여 완전히 자동화된 사이클, 다축 조정 및 기존 수동 또는 유압 기계로 가능했던 기능을 획기적으로 확장하는 프로그래밍 가능한 연삭 전략을 가능하게 합니다.
OD 연삭
센터 사이 또는 척 사이에서 공작물의 외부 원통 표면을 연삭합니다.
ID 연삭
엄격한 공차 맞춤 요구 사항을 위해 내부 보어 또는 구멍을 연삭합니다.
센터리스 연삭
고정 장치가 필요하지 않습니다. 부품은 작업대 블레이드와 조절 휠로 지지됩니다.
테이퍼 연삭
공작물을 오프셋하거나 휠 헤드를 회전시켜 원추형 표면을 생성합니다.
원통형 연삭의 핵심 장점
다음 장점은 중공업, 항공우주 및 정밀 엔지니어링 부문에서 원통형 연삭이 정밀 회전 부품에 선호되는 마무리 방법으로 남아 있는 이유를 설명합니다.
01
탁월한 치수 정확도
원통형 연삭은 터닝이나 밀링이 안정적으로 제공할 수 있는 것보다 훨씬 더 엄격한 ±0.001mm(1미크론)의 공차를 달성할 수 있습니다. 이는 맞춤, 간격 및 간섭을 정밀하게 제어해야 하는 구성 요소에 필수적입니다. (출처: Machinery's Handbook, 30th Edition, Industrial Press)
02
탁월한 표면 마감 품질
연삭은 Ra 0.1 ~ 0.8um 범위의 표면 거칠기 값을 생성하며, 이는 일반적인 마무리 선삭의 Ra 1.6 ~ 6.3um과 비교됩니다. 이는 베어링 시트 및 저널 표면과 같은 회전 어셈블리의 마찰, 마모 및 피로 손상을 줄입니다. (출처: ASM 핸드북, Vol. 16, 가공)
03
단단한 재료를 가공하는 능력
열처리 후에는 금속이 너무 단단해져서 효과적으로 선삭하거나 밀링할 수 없습니다. 원통형 연삭은 경화강(최대 70HRC), 초경, 세라믹 및 경화 공구강을 쉽게 처리하므로 많은 항공우주 등급 부품에 대해 유일하게 실행 가능한 마감 방법입니다.
04
높은 반복성과 일관성
CNC 제어 연삭기는 수천 개의 부품에 걸쳐 서브미크론 일관성으로 동일한 사이클을 반복합니다. 이는 배치 간 변동을 제거해야 하는 자동차 및 항공우주 생산에서 매우 중요합니다. 1.67 이상의 Cp/Cpk 값은 CNC 원통형 연삭기에서 일반적으로 달성할 수 있습니다. (출처: 품질 엔지니어링, Marcel Dekker)
05
부품 형상 전반에 걸친 다양성
현대 CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.
06
최소 열 왜곡
적절한 절삭유 적용과 제어된 절삭 깊이를 통해 원통형 연삭은 공격적인 밀링에 비해 제거된 재료 단위당 열을 덜 발생시킵니다. 이는 경화된 부품의 야금학적 무결성을 보존하여 표면 연화 또는 재템퍼링 효과를 방지합니다.
07
높은 재료 제거율(CBN/다이아몬드 휠 포함)
CBN(입방형 질화붕소) 또는 다이아몬드 초연마 휠을 사용한 고속 원통형 연삭은 연삭 수준 마감 품질을 유지하면서 선삭에 필적하는 100mm3/mm/s를 초과하는 속도로 재료를 제거할 수 있습니다. (출처: 연삭 기술, Stephen Malkin, Industrial Press)
08
자동화 및 소등 생산
CNC 원통형 연삭기는 로봇 로더, 공정 중 측정 및 적응형 제어 시스템과 통합됩니다. 이를 통해 무인 "소등" 작업이 가능해 부품당 인건비를 대폭 절감하고 연중무휴 24시간 연속 생산 주기가 가능합니다.
원통형 연삭과 기타 마무리 방법 비교
아래 표는 가장 중요한 제조 매개변수에 대해 원통형 연삭을 다른 일반적인 마무리 공정과 비교합니다. (출처: 제조 엔지니어링 및 기술, Kalpakjian, Pearson)
| 매개변수 | 원통형 연삭 | 마무리 터닝 | 호닝 | 랩핑 |
|---|---|---|---|---|
| 공차(mm) | /-0.001 | /-0.01 | /-0.005 | /-0.0005 |
| 표면조도(Raum) | 0.1 - 0.8 | 1.6 - 6.3 | 0.1 - 0.4 | 0.025 - 0.1 |
| 단단한 재료 성능 | 우수(최대 70HRC) | 제한적(45HRC 미만) | 좋음 | 좋음 |
| 재료 제거율 | 높음(CBN 포함) | 매우 높음 | 낮음 | 매우 낮음 |
| 자동화 가능성 | 매우 높음 (CNC Robotic) | 높음 | 중간 | 낮음 |
| 일반적인 응용 분야 | 샤프트, 베어링, 롤 | 일반 터닝 | 엔진 보어 | 광학, 게이지 부품 |
주요 산업 응용 분야
원통형 연삭은 치수 정밀도가 제품 안전, 효율성 및 서비스 수명에 직접적인 영향을 미치는 까다로운 산업 전반에 걸쳐 적용됩니다.
자동차
크랭크샤프트, 캠샤프트, 변속기 샤프트, 구동축, 브레이크 드럼 표면은 조립 공차를 충족하기 위해 연삭이 필요합니다.
항공우주
터빈 샤프트, 랜딩 기어 구성 요소 및 액추에이터 로드에는 매우 엄격한 공차와 탁월한 표면 무결성이 필요합니다.
유압장치
유압 실린더 로드와 펌프 샤프트는 효과적인 밀봉과 긴 사용 수명을 위해 고품질 표면 마감과 원형도가 필요합니다.
도구 및 다이
정밀 몰드 핀, 펀치 및 게이지 마스터는 형상과 경도를 유지하기 위해 경화 후 최종 크기로 연마됩니다.
베어링
내부 및 외부 베어링 레이스는 미크론 수준의 공차로 연마되어 부하 시 부드러운 회전과 최소 진동을 보장합니다.
에너지 / 발전
발전기 로터 저널, 터빈 스터브 샤프트 및 펌프 임펠러 샤프트는 정밀도와 신뢰성을 위해 원통형 연삭을 사용합니다.

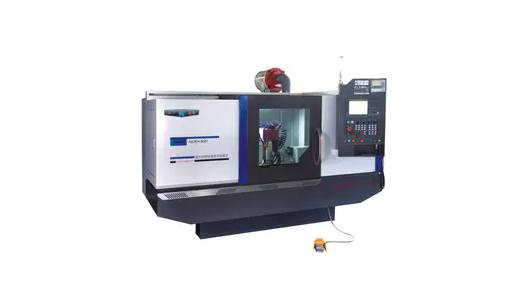

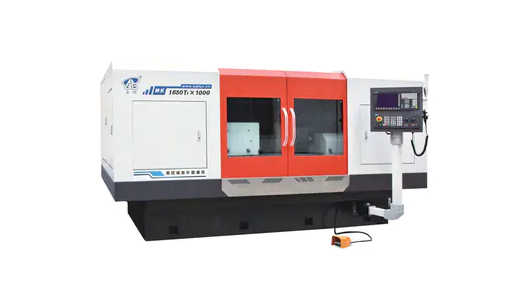

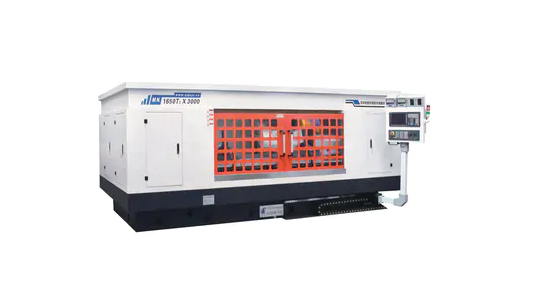

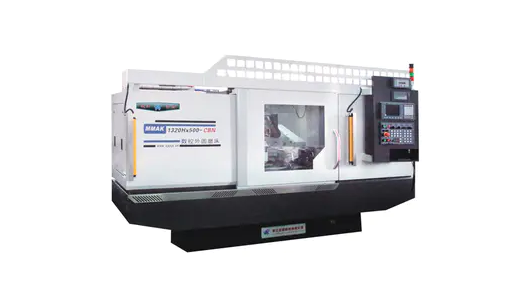

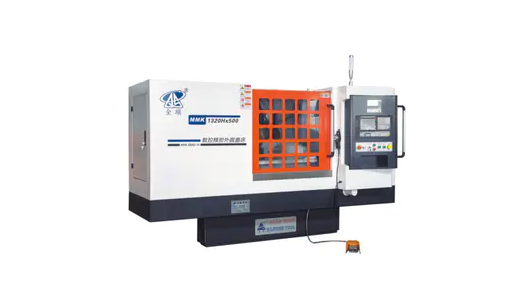

CNC 원통형 연삭기 시리즈
우리는 완전한 범위를 제공합니다 CNC 원통형 연삭기 다양한 생산 요구 사항, 공작물 크기 및 정밀도 수준에 맞게 설계된 모델입니다. 각 기계는 고급 CNC 제어, 견고한 주철 구조 및 고정밀 스핀들 시스템을 통합하여 일관된 연삭 성능을 제공합니다.
연삭의 장점을 극대화하는 기술적 요소
원통형 연삭의 장점을 완전히 실현하려면 여러 공정 매개변수를 올바르게 구성해야 합니다.
| 요인 | 추천 | 출력에 미치는 영향 |
|---|---|---|
| 휠 사양 | 경화강용 CBN; 일반강용 산화알루미늄 | MRR, 휠 수명, 열부하 결정 |
| 휠 속도 | 45 - 120 m/s (고속 연삭) | 높음er speed improves finish; reduces chip thickness |
| 공작물 속도 | 15 - 30m/분(OD 연삭) | 표면 마감 및 열 입력에 영향을 미칩니다. |
| 절입량 | 거친: 0.01-0.05mm; 마감: 0.002-0.005mm | 치수 정확도 및 표면 거칠기를 제어합니다. |
| 냉각수 흐름 | 높음-pressure, high-volume flood or through-wheel delivery | 열 손상을 방지합니다. 바퀴에서 부스러기를 씻어냅니다. |
| 드레싱 간격 | 핵심 부품에 대한 연속 드레싱(CD) 또는 진행 중 | 휠 선명도를 유지합니다. 일관된 절단 형상 보장 |
| 공정 중 측정 | 연삭 사이클 중 활성 직경 측정 | 오버슈트를 제거합니다. 열 성장을 자동으로 보상합니다. |
자주 묻는 질문
원통형으로 연삭할 수 있는 재료는 무엇입니까?
원통형 연삭은 탄소강, 합금강, 스테인레스강, 주철, 경화 공구강, 초경합금, 티타늄 및 일부 세라믹을 포함한 거의 모든 금속 재료를 처리합니다. 주요 선택 요소는 가공물 재료에 맞는 연마 휠 유형입니다.
CNC 원통 연삭은 어떻게 생산성을 향상합니까?
CNC 제어는 거친 통과, 중간 마무리 통과, 마무리 통과, 스파크아웃 및 후퇴를 포함한 전체 연삭 주기를 자동화합니다. 로봇 로딩 및 공정 중 측정과 결합하면 비생산적인 시간이 크게 단축됩니다. 연구에 따르면 CNC 연삭은 수동 연삭 작업에 비해 사이클 시간을 30-60% 단축합니다. (출처: 중소기업 제조 엔지니어링 저널)
원통형 연삭으로 얻을 수 있는 일반적인 표면 조도는 무엇입니까?
표준 원통형 연삭은 Ra 0.4 ~ 0.8um을 달성합니다. 초연마 CBN 휠, 고속 스핀들 및 최적의 공정 조건을 통해 0.1um 이하의 Ra 값을 달성할 수 있습니다. 이는 단일 작업으로 하드 터닝과 수퍼피니싱을 합친 것과 같습니다.
원통형 연삭은 소량 생산에 적합합니까?
예. 최신 CNC 원통형 연삭기는 프로그래밍 가능한 휠 드레싱, 저장된 부품 프로그램 및 빠른 작업대 변경을 통해 빠른 전환을 지원합니다. 많은 부품군에서 설정 시간이 20분 미만으로 단축되어 소규모 배치 및 단일 부품 생산도 경제적으로 실행 가능해졌습니다.
플런지 연삭과 트래버스 원통 연삭의 차이점은 무엇입니까?
플런지(인피드) 연삭에서는 휠이 가공물에 방사상으로 공급되어 특정 영역을 연삭합니다. 짧은 부분, 계단형 부분 또는 프로파일이 있는 부분에 이상적입니다. 트래버스 연삭에서는 휠이 접촉하면서 공작물을 따라 축 방향으로 이동합니다. 이는 긴 샤프트와 연속 직경에 적합합니다. 많은 CNC 기계는 단일 부품 프로그램 내에서 두 가지 방법을 결합합니다.
결론
원통형 연삭은 정밀 제조에서 독보적인 위치를 차지합니다. 이는 미크론 수준의 치수 정확도, 뛰어난 표면 조도, 완전히 경화된 재료를 생산 속도로 가공하는 능력을 동시에 제공하는 유일한 공정입니다. 최신 CNC 기술을 활용하면 모든 정밀 가공 작업의 유연하고 자동화되며 반복성이 뛰어난 초석이 됩니다.
대량으로 자동차 크랭크샤프트를 마감하거나, 항공우주 터빈 샤프트를 매우 엄격한 공차로 가공하거나, 까다로운 씰링 응용 분야를 위한 유압 실린더 로드를 생산하는 경우, CNC 원통형 연삭기 다른 마무리 프로세스와 비교할 수 없는 프로세스 기능, 자동화 잠재력 및 장기적인 신뢰성의 조합을 제공합니다.
