NC와 CNC: CNC 원통형 연삭기의 핵심 역할

NC(수치 제어)와 CNC(컴퓨터 수치 제어) 연삭 시스템을 비교할 때, CNC 원통형 그라인더 정밀도, 반복성 및 생산 효율성의 결정적인 도약을 나타냅니다. . ±0.001mm 이내의 엄격한 공차와 대량 생산에 걸쳐 일관된 출력을 요구하는 제조업체의 경우 CNC 원통형 그라인더는 단순한 업그레이드가 아닙니다. 이는 레거시 NC 시스템과 완전 자동화된 최신 생산 간의 격차를 해소하는 운영 백본입니다.

이 두 기술의 차이점과 CNC 원통형 연삭기가 중요한 역할을 하는 이유를 이해하면 엔지니어와 조달 팀이 장비 투자 및 프로세스 설계에 대해 정보에 입각한 결정을 내리는 데 도움이 됩니다.

NC와 CNC: 내부적으로 실제로 다른 점

NC 시스템은 미리 천공된 테이프나 고정된 순차 지침으로 작동합니다. 프로그램이 로드되면 기계는 피드백이나 자체 수정 없이 프로그램을 실행합니다. 이와 대조적으로 CNC 시스템은 프로그램을 디지털 방식으로 지속적으로 읽고, 조정하고 저장하는 마이크로프로세서 기반 컨트롤러를 사용합니다. 이러한 아키텍처 차이는 실질적인 결과를 가져옵니다.

특히 원통형 연삭에서 이러한 차이는 정밀 제조의 수익성을 정의하는 세 가지 지표인 표면 마감 품질, 치수 정확도 및 전환 시간으로 직접적으로 해석됩니다.

왜? CNC 원통형 연삭기 중요한 중간 지점을 점령하세요

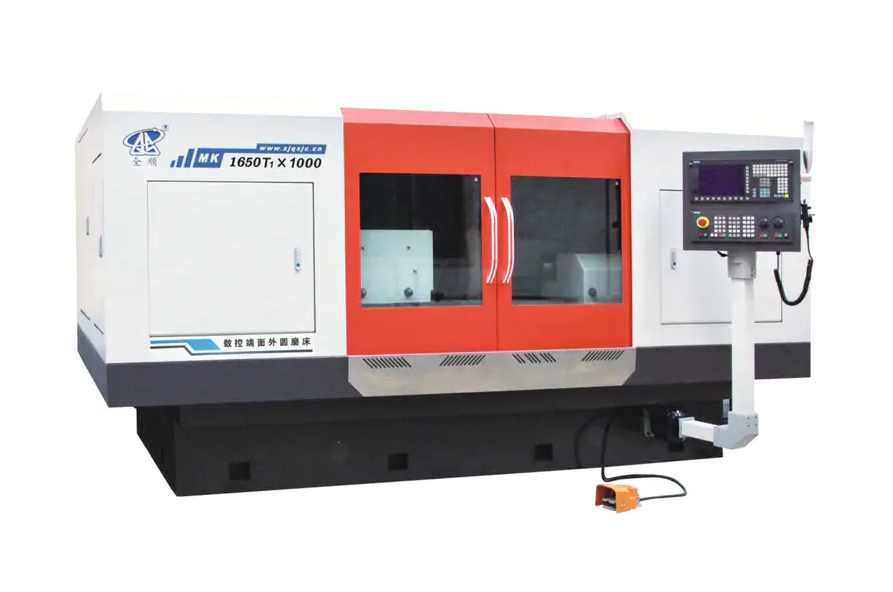

CNC 원통형 그라인더는 고정밀 수동 공예와 완전 자동화된 생산 라인의 교차점에 있습니다. 테이퍼 연삭, 다중 직경 샤프트, 나사 형태 등 복잡한 형상을 처리할 수 있을 만큼 정교하면서도 몇 시간이 아닌 몇 분 내에 새로운 공작물에 맞게 다시 프로그래밍할 수 있을 만큼 유연합니다.

이러한 유연성이 정의적인 가치입니다. 50~200개 배치로 항공우주 샤프트를 생산하는 작업장을 생각해 보십시오. NC 그라인더에는 물리적 재구성이 필요하며 새 부품 번호마다 숙련된 설정 기술자가 필요할 수 있습니다. CNC 원통형 그라인더는 저장된 프로그램을 검색하고 자동 휠 드레스 사이클을 실행한 후 생산을 시작합니다. 설정 시간을 2~4시간에서 30분 미만으로 단축 많은 실제 응용 프로그램에서.

NC가 따라올 수 없는 핵심 프로세스 기능

• 공정 중 측정: 연삭 중 활성 측정을 통해 컨트롤러는 휠 마모를 자동으로 보상하여 작업자 개입 없이 공차 내에서 직경을 유지합니다.
• 자동 휠 드레싱: CNC 컨트롤러는 프로그래밍된 간격으로 드레싱 루틴을 실행하여 생산 실행 전반에 걸쳐 일관된 휠 형상과 표면 마감을 보장합니다.
• 다단계 연삭 주기: 서로 다른 이송 속도를 갖는 황삭, 준정삭 및 정삭 패스를 단일 자동 사이클로 프로그래밍하여 재료 제거율과 최종 표면 품질을 모두 최적화할 수 있습니다.
• 복잡한 윤곽 연삭: X 및 Z축 동시 보간을 통해 표준 NC 기계에서는 기하학적으로 불가능한 곡면 또는 프로파일 표면을 생성할 수 있습니다.


정밀 벤치마크: 무엇 CNC 원통형 연삭 실제로 달성

정밀도는 추상적인 주장이 아닙니다. 측정 가능하며 베어링, 유압 실린더, 기어박스 또는 터빈 샤프트의 구성 요소를 지정할 때 숫자가 중요합니다.

• 치수 공차: 생산 등급 CNC 원통형 그라인더는 일반적으로 IT5의 직경 공차(50mm 샤프트에서 약 ±0.001mm)를 달성하며 고급 시스템은 통제된 환경에서 IT4 또는 IT3에 도달합니다.
• 표면 마무리: 0.2-0.4 µm의 Ra 값은 마무리 연삭의 표준입니다. 미세한 휠과 제어된 매개변수를 사용하면 0.1 µm 미만의 Ra를 달성할 수 있습니다.
• 진원도: 정수압 작업 헤드 스핀들을 갖춘 CNC 시스템은 베어링 레이스 연삭에 중요한 0.2μm 미만의 진원도 오류를 달성할 수 있습니다.
• 원통형: 적절한 기계 교정 및 열 보상을 통해 500mm 공작물 길이 전체에서 1~3μm의 원통도 편차를 달성할 수 있습니다.

이에 비해 NC 원통형 연삭기는 일반적으로 IT7~IT6 범위의 공차를 제공하는데, 이는 일반 기계 부품에는 적합하지만 정밀 베어링, 연료 분사 부품 또는 의료 장치 샤프트에는 충분하지 않습니다.

산업 분야 CNC 원통형 연삭기 협상 불가능

몇몇 부문에서는 편의가 아닌 공정에 중요한 단계로 CNC 원통 연삭에 의존합니다.

자동차 구동계 부품

캠축, 크랭크축, 변속기 샤프트 및 ABS 센서 링은 IT5 이상으로 연삭해야 하며 표면 마감은 0.4μm Ra 미만입니다. 대량의 자동차 공급업체는 일반적으로 자동화된 셀에서 CNC 원통형 그라인더를 실행하여 중간 직경 샤프트의 경우 부품당 90초 미만의 사이클 시간을 달성합니다.

항공우주 및 국방

랜딩 기어 액추에이터, 터빈 블레이드 루트 형태 및 유압 밸브 스풀은 극도의 정밀도와 전체 프로세스 추적성을 모두 요구합니다. CNC 시스템은 항공우주 품질 표준에 필요한 실제 공급 속도, 드레싱 간격, 공정 중 측정 데이터를 기록하는 디지털 감사 추적을 제공합니다.

베어링 제조

정밀 베어링(ABEC 5, 7, 9 등급)의 내부 및 외부 링 연삭은 아마도 원통 연삭에서 가장 까다로운 응용 분야일 것입니다. ABEC 7 베어링은 2.5μm 이내의 진원도와 ±2.5μm의 직경 공차를 요구합니다. 이는 활성 측정 및 진동 감쇠 기계 베이스가 장착된 CNC 시스템을 통해서만 달성 가능합니다.

의료기기 제조

수술 기구 샤프트, 정형외과용 임플란트 스템, 치과용 핸드피스 부품은 티타늄 합금과 스테인리스강으로 공차가 ±0.005mm 이상으로 연마되었습니다. 생체 적합성 요구 사항에는 버(burr)와 긁힘이 없는 표면이 추가로 요구됩니다. 결과는 정확하고 반복 가능한 CNC 연삭 매개변수에 전적으로 달려 있습니다.

CNC 원통형 연삭기 구성: 머신 유형을 애플리케이션에 일치시키기

모든 CNC 원통형 그라인더가 동일한 목적으로 사용되는 것은 아닙니다. 주요 구성은 각각 특정 공작물 형상 및 생산 시나리오를 대상으로 합니다.

예를 들어 대용량 캠샤프트 응용 분야에 범용 OD 그라인더를 사용하는 등 잘못된 구성을 선택하면 C축 보간 기능이 있는 전용 CNC 캠샤프트 그라인더보다 사이클 시간이 2~3배 길어집니다.

CNC 연삭 결과를 결정하는 중요한 운영 요소

CNC 원통형 그라인더를 소유한다고 해서 자동으로 정밀도가 보장되는 것은 아닙니다. 기계의 전체 기능을 추출하려면 여러 작동 변수를 관리해야 합니다.

열 안정성

연삭 작업은 공작물과 기계 프레임 팽창을 유발하는 열을 발생시킵니다. 300mm 길이의 강철 샤프트에서 단 1°C의 온도 변화로 인해 약 3.5μm의 치수 변화가 발생합니다. 서브미크론 작업에 사용되는 CNC 그라인더에는 온도 제어 냉각수, 30~60분의 기계 예열 프로토콜, 20°C ±0.5°C로 유지되는 기후 제어 연삭실이 필요합니다.

휠 선택 및 드레싱

연마재 사양(입자 유형, 입자 크기, 결합 경도 및 구조)은 가공물 재료, 필요한 마감 처리 및 제거율과 일치해야 합니다. CNC 기계의 휠이 제대로 일치하지 않으면 NC 기계와 마찬가지로 결과가 좋지 않습니다. CNC 사이클에 프로그래밍된 휠 드레싱 매개변수(리드, 깊이, 중첩 비율)는 연삭 매개변수 자체만큼 중요합니다.

워크홀딩 및 정렬

중심 간 연삭에는 적절하게 연삭하고 데드 센터를 정렬해야 합니다. 중앙에서 단 5μm의 런아웃은 완성된 부품의 진원도 오류로 직접적으로 해석될 수 있습니다. CNC 제어는 워크홀딩 설정의 기계적 오정렬을 보상할 수 없으므로 긴 공작물의 고정 받침대를 올바르게 배치하고 조정해야 합니다.

공정 내 측정 통합

공기 또는 접촉식 게이지가 장착된 최신 CNC 원통형 연삭기는 연삭하는 동안 공작물 직경을 측정합니다. 게이지는 휠 마모를 보상하기 위해 인피드를 자동으로 조정하는 컨트롤러에 실시간 데이터를 제공합니다. 이러한 피드백 루프가 없으면 작업자는 수동 측정 및 오프셋을 수행해야 하므로 CNC 시스템이 제거하도록 설계된 인간의 가변성이 다시 발생합니다.

NC 연삭이 여전히 의미가 있는 경우

CNC 시스템의 분명한 장점에도 불구하고 NC 원통 연삭은 특정 상황에서 합법적인 응용 프로그램을 유지합니다.

• 간단한 전용 생산: 기하학적으로 단순한 부품(예: IT7 공차에 맞는 일반 원통형 핀)의 단일 구성 요소 대량 생산은 CNC 장비의 더 높은 비용과 복잡성을 정당화하지 못할 수 있습니다.
• 저예산 유지보수 상점: 공차 ±0.01~0.02mm가 허용되는 마모된 샤프트를 가끔 자체적으로 수리하는 시설을 통해 NC 연삭기를 효과적으로 작동할 수 있습니다.
• CNC 전문 지식이 부족한 지역: 일부 제조 환경에서는 NC 기계가 프로그래밍 지식보다는 기계적 기술에 의존하기 때문에 선호됩니다. 하지만 CNC 조작자 교육이 널리 이용 가능해짐에 따라 이는 점점 더 드물게 고려되고 있습니다.

IT6보다 엄격한 공차, 복잡한 형상, 여러 부품 변형 또는 문서화된 공정 추적성이 필요한 모든 응용 분야의 경우 NC 연삭은 기능적으로 부적절하며 비용 절감 대안이 아닙니다.

현대 제조 생태계와의 통합

CNC 원통형 연삭기는 독립형 기계가 아닌 디지털 제조 환경에서 네트워크로 연결된 노드로 점점 더 기능하고 있습니다. 이러한 통합 기능은 NC 시스템에는 없으며 기술 격차의 또 다른 차원을 나타냅니다.

• DNC(직접 수치 제어) 연결: 프로그램은 중앙 서버에서 기계 컨트롤러로 전송되므로 수동 프로그램 로딩이 필요 없고 오래된 부품 프로그램을 사용할 위험이 줄어듭니다.
• SPC 데이터 내보내기: 공정 내 게이지 측정값이 기록되어 통계 공정 제어 소프트웨어로 내보내지므로 공차를 벗어난 부품이 생산되기 전에 실시간 Cpk 모니터링과 공정 드리프트의 조기 감지가 가능합니다.
• 로봇 통합: 표준화된 통신 인터페이스(OPC-UA, MTConnect)를 갖춘 CNC 그라인더는 자동화된 로딩/언로딩 셀에 통합될 수 있어 근무 외 시간에도 조명 없이 연삭 작업을 수행할 수 있습니다.
• 예측 유지 관리: 진동 센서 및 스핀들 부하 모니터링은 휠 글레이징, 베어링 마모 또는 냉각수 시스템 문제로 인해 스크랩이나 기계 손상이 발생하기 전에 이를 예측하는 분석 플랫폼에 데이터를 제공합니다.

완전히 통합된 CNC 원통형 연삭 셀은 작업자 의존형 NC 공정에 비해 불량률을 60-80% 줄일 수 있습니다. 는 활성 측정을 통해 CNC로 전환한 후 Cpk 값이 1.0 미만에서 1.67 이상으로 향상된 자동차 공급업체 환경의 문서화된 사례 연구를 기반으로 합니다.

선택 CNC 원통형 연삭기 : 실제 사양 체크리스트

특정 응용 분야에 대해 CNC 원통형 연삭기를 평가할 때 생산 요구 사항에 따라 다음 사양 매개변수를 확인해야 합니다.

1. 연삭 길이 및 스윙 직경: 기계의 용량이 여유가 있는 최대 공작물 치수를 포괄하는지 확인하십시오.
2. 작업대 및 심압대 스핀들 정확도: 런아웃 사양을 요청하세요. 정밀 응용 분야에서는 1 µm 미만의 스핀들 런아웃이 필요합니다.
3. CNC 축 수: 2축(X, Z)은 대부분의 원통형 작업을 포괄합니다. 원형이 아닌 형태의 경우 C축을 추가하고 내부 연삭 부착 스위블의 경우 B축을 추가합니다.
4. 휠 헤드 구성: 단일, 트윈 또는 다중 휠 헤드는 유연성에 영향을 미칩니다. 트윈 헤드로 OD 및 ID 동시 연삭이 가능합니다.
5. 측정 시스템: 공정 내 공기 측정은 정밀도를 위해 선호됩니다. 자동 오프셋 피드백을 갖춘 후처리 측정은 무인 작업을 위한 최소 수준입니다.
6. 컨트롤러 플랫폼: 응용 분야별 연삭 사이클(진동, 플런지, 트래버스)의 가용성과 플랜트 DNC 시스템과의 호환성을 확인합니다.
7. 냉각수 시스템 여과: Ra가 0.2μm 미만인 미세 입자 연삭에는 연마 입자로 인한 표면 긁힘을 방지하기 위해 10μm 이상으로 필터링된 절삭유가 필요합니다.
