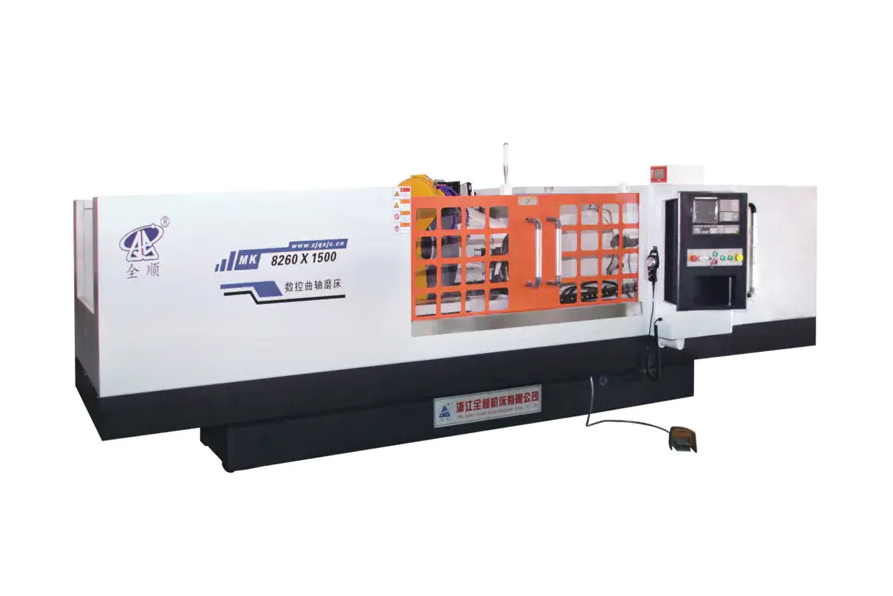

CNC 크랭크샤프트 그라인더의 정밀도와 반복성을 어떻게 평가합니까?

정밀도와 반복성 평가 CNC 크랭크샤프트 그라인더 체계적인 측정이 필요합니다. 치수 정확도, 기하학적 공차 및 공정 일관성 여러 가공 사이클에 걸쳐. 핵심 접근 방식은 기계 내 프로빙, ​​CMM(좌표 측정 기계) 검증, 통계적 공정 제어(SPC) 분석을 결합합니다. 잘 보정된 CNC 크랭크샤프트 그라인더는 다음을 달성해야 합니다. 진원도 ±0.001mm 이내 , 직경 공차 이내 ±0.002mm , 그리고 Cpk 값은 1.33 이상 생산이 가능한 것으로 간주됩니다.

평가 프로세스는 일회성 확인이 아니라 기계 검증, 공작물 검사, 장기 성능 분석을 포괄하는 구조화된 프로토콜입니다.

에 대한 주요 정밀도 지표 CNC 크랭크샤프트 연삭

테스트를 실행하기 전에 크랭크샤프트 그라인더의 "정밀도"를 구성하는 매개변수를 정의하는 것이 필수적입니다. 이러한 지표는 엔진 성능과 구성 요소 수명에 직접적인 영향을 미칩니다.

• 저널 직경 공차: 고성능 크랭크샤프트의 경우 일반적으로 ±0.002~0.005mm입니다.
• 진원도(원형도): 메인 및 핀 저널의 경우 0.001–0.003mm 이내여야 합니다.
• 원통형: 저널 길이에 따른 테이퍼 및 배럴 편차를 측정합니다(일반적으로 0.002mm 이하).
• 표면 거칠기(Ra): 베어링 접촉면의 목표 Ra는 0.4μm입니다.
• 핀 저널 던지기 정확도: 주축을 기준으로 한 핀 중심의 편차는 일반적으로 0.005mm 이하입니다.
• 핀 저널의 각도 위치 지정: 엔진 타이밍에 중요합니다. 각도 오차는 ±0.05°를 초과해서는 안 됩니다.

이러한 지표는 측정 청사진을 형성합니다. 모든 평가 프로토콜은 적절한 도구와 방법을 사용하여 각 프로토콜을 다루어야 합니다.

기계 검증: 출발점

공작물 연삭을 시작하기 전에 기하학적 및 동적 자격 테스트를 통해 기계 자체를 검증해야 합니다. 이러한 테스트는 기계의 기계적 구조가 요구된 공차를 지원할 수 있는지 여부를 확인합니다.

기하학적 정확도 테스트

레이저 간섭계나 정밀 볼 바를 사용하여 다음 사항을 확인하세요.

• 연삭 휠 헤드 이송 축(X축)의 직진도: 목표 ≤ 0.002mm/300mm
• 휠 스핀들 축과 작업 헤드/심압대 축 사이의 평행도: ≤ 0.003mm/500mm
• 연삭 휠 스핀들의 런아웃: ≤ 0.001mm
• 작업헤드 스핀들 런아웃: ≤ 0.002mm

열 안정성 평가

열 드리프트는 CNC 연삭에서 치수 오류의 주요 원인입니다. 최소한 작동 온도에서 기계를 작동하십시오. 60~90분 정밀 측정을 하기 전에 용량성 센서를 사용하여 15분 간격으로 연삭 스핀들의 열 변위를 측정합니다. 안정적인 기계가 전시되어야합니다 0.003mm 미만의 열 드리프트 워밍업 후.

기계 내 측정: 실시간 정밀 제어

현대 CNC 크랭크샤프트 그라인더s 연삭 중에 공작물 직경을 지속적으로 측정하는 공정 내 측정 시스템을 통합합니다. 이 활성 피드백 루프는 치수 정밀도를 제어하는 ​​가장 직접적인 방법입니다.

기계 내 게이지의 효율성을 평가하려면:

1. 테스트 일지를 공칭 직경으로 연마하고 스파크 아웃 시 게이지 판독값을 기록합니다.
2. 공작물을 제거하고 보정된 공기 게이지 또는 CMM을 사용하여 동일한 저널을 측정합니다.
3. 기계 내 판독값과 오프라인 측정값의 차이를 계산합니다.
4. 게이지 상관 오류를 설정하려면 10개의 연속 부품에 대해 이를 반복합니다.

잘 작동하는 공정 내 게이지는 CMM 결과와 상관관계가 있어야 합니다. ±0.001mm . 이보다 큰 편차는 게이지 마모, 장착 문제 또는 냉각수 오염을 나타냅니다.

CMM 및 진원도 측정기를 이용한 공정 후 검사

기계 외부 측정은 정밀도 평가를 위한 가장 객관적인 데이터를 제공합니다. 두 가지 도구가 필수적입니다.

좌표 측정기(CMM)

CMM 검사는 직경, 원통도 및 투사 정확도를 포착합니다. 크랭크샤프트 평가의 경우 스캐닝 프로브는 저널당 수백 개의 포인트를 수집하여 통계적으로 견고한 데이터를 제공하므로 접촉식 트리거 프로브보다 선호됩니다. 최소한으로 측정하십시오. 저널당 3개의 단면 (양쪽 끝과 중앙) 적어도 사용 단면당 36포인트 .

진원도/형상 시험기

전용 진원도 테스터(Taylor Hobson 유형 또는 동급)는 CMM보다 원형도 및 표면 파상도에 대해 훨씬 더 높은 분해능을 제공합니다. 각도 불확도가 아래인 정밀 스핀들을 사용합니다. 0.01각초 . 이 도구는 다음을 평가하는 데 필수적입니다.

• ISO 12181에 따른 진원도 오류
• 로빙(센터리스 픽스쳐로 인한 홀수 고조파 오류)
• 물결 모양(바퀴 떨림과 연결된 중간 공간 주파수 오류)

반복성 테스트: 게이지 R&R 및 SPC 접근 방식

반복성은 단지 하나의 좋은 부품에 관한 것이 아닙니다. 생산 실행 전반에 걸쳐 일관된 출력 . 두 가지 구조화된 방법이 이 기능을 정의합니다.

게이지 반복성 및 재현성(게이지 R&R)

본 연구에서는 측정 시스템 변동과 실제 부품 변동을 분리합니다. 절차:

• 예상 직경 범위에 걸쳐 10개의 크랭크샤프트 저널을 선택합니다.
• 2~3명의 측정원이 각각 10개 부품을 모두 무작위 순서로 3회 측정하도록 합니다.
• %GRR = (게이지 R&R 변동 / 총 변동) × 100을 계산합니다.

승인 기준: %GRR 10% 이하 훌륭하다; 10~30%는 한계입니다. 30%를 초과하면 프로덕션 데이터를 신뢰하기 전에 수정 조치가 필요합니다.

통계적 공정 관리(SPC) 및 공정 능력

최소한의 그라인딩 25~30개의 연속 크랭크샤프트 통제된 조건에서 각 부품의 주요 저널 직경을 기록합니다. X-bar 및 R 관리 차트에 데이터를 그린 후 다음을 계산합니다.

• Cp(프로세스 능력): 측정값은 허용오차에 따라 확산됩니다. 목표 Cp ≥ 1.67.
• Cpk(프로세스 능력 지수): 프로세스 중심화를 설명합니다. 표준 생산의 경우 목표 Cpk ≥ 1.33, 비판적 저널의 경우 ≥ 1.67.
• 표준편차(σ): 양측 허용오차의 1/6 미만이어야 합니다.

평가 요약: 지표 및 승인 임계값

정밀도 손실의 일반적인 원인과 이를 식별하는 방법

평가 결과가 위 기준을 벗어나는 경우 근본 원인을 체계적으로 추적해야 합니다. 정밀도 저하의 가장 일반적인 원인 CNC 크랭크샤프트 그라인더s 다음을 포함합니다:

• 휠 불균형 또는 드레싱 오류: 진원도 프로파일에 고주파 로빙으로 채터 마크가 표시됩니다. 해결책: 휠의 균형을 재조정하고 더 미세한 납으로 다시 드레싱합니다.
• 작업대 또는 심압대 베어링 마모: 회전하는 작업물의 런아웃이 증가한 것으로 나타납니다. 스핀들 노우즈의 정밀 다이얼 표시기로 감지 가능합니다.
• 장기간 생산 중 열 성장: 시간 경과에 따른 CMM 데이터 추세로 식별됩니다. 직경이 점차 한 방향으로 이동하는 경우 열 보상 또는 예열 주기가 필요합니다.
• 고정 장치 또는 클램핑 불일치: 던지기 정확도가 부품별로 달라집니다. 토크 렌치를 사용하여 일정한 조임력을 확인하고 측정을 반복하십시오.
• CNC 컨트롤러 보간 오류: 핀 저널의 각도 위치 오류로 나타납니다. C축 엔코더 분해능 및 백래시 보정 설정을 확인하여 확인하십시오.

주기적인 재평가 일정 수립

장기적인 생산 보증에는 일회성 자격만으로는 충분하지 않습니다. 정밀성 평가는 계층화된 일정을 따라야 합니다.

• 모든 생산 교대조: 참조 마스터 링 게이지를 사용하여 공정 내 게이지 상관 관계를 확인합니다. CMM으로 실행의 첫 부분과 마지막 부분을 확인하세요.
• 주간: 10개 부분으로 구성된 SPC 샘플을 실행하고 Cpk를 다시 계산합니다. 휠 상태와 드레싱 도구 마모를 검사합니다.
• 월간: 레이저 간섭계 및 볼바 테스트를 사용하여 전체 기하학적 정확도 감사를 수행합니다.
• 매년 또는 주요 유지보수 후: 열 안정성, 스핀들 런아웃, 게이지 R&R 연구를 포함한 전체 기계 재검증.

이러한 정기 점검을 통한 추세 분석을 통해 정밀도가 사양 이하로 떨어지기 전에 사전 예방적인 유지 관리가 가능하므로 불량률과 계획되지 않은 가동 중지 시간이 크게 줄어듭니다.
