연삭기는 어떻게 작동합니까? 완전한 가이드

직접 답변

A 연삭기 연마 휠을 작업물에 대해 고속으로 회전시켜 마모를 통해 재료를 제거하고 표면을 정확한 치수 공차로 형성하는 방식으로 작동합니다. 휠의 연마 입자는 수천 개의 미세 절단 모서리 역할을 하며, 각 모서리는 패스할 때마다 재료의 작은 칩을 깎아냅니다.

핵심 메커니즘

재료 제거 이면의 물리학

기본적으로 연삭기는 회전 에너지를 연마 절단 작업으로 변환합니다. 연삭 휠은 일반적으로 다음과 같은 표면 속도로 회전합니다. 20 및 45m/s , 제어된 힘으로 작업물을 누르는 것입니다. 각 연마 입자(일반적으로 산화알루미늄, 탄화규소 또는 CBN(입방정 질화붕소))는 미세한 규모에서 작동하는 단일 지점 절삭 공구 역할을 합니다.

곡물이 가공물에 닿으면 세 가지 일이 순차적으로 발생합니다.

탄성변형 - 절단이 시작되기 전에 입자가 표면을 압축합니다.
플라스틱 쟁기질 — 재료가 옆으로 밀려 능선을 형성합니다.
칩 형성 - 그레인은 모재로부터 마이크로 칩을 절단합니다.

이 공정은 휠 표면 전체에 걸쳐 분당 수백만 번 반복되어 특유의 부드러운 마무리 연삭을 생성합니다. Ra 0.1 ~ 1.6 마이크로미터의 표면 거칠기 값은 일반적으로 달성되며 이는 선삭 또는 밀링 작업보다 더 미세합니다.

45m/초

일반적인 최대 휠 표면 속도

라 0.1μm

달성 가능한 표면 거칠기

0.001mm

치수 공차 범위

해부학

주요 구성요소와 그 역할

◯

그라인딩 휠

절단 도구입니다. 서로 결합된 연마 입자(유리화, 수지 또는 고무 결합)로 구성됩니다. 휠 등급(경도)과 구조(결간 간격)는 재료 및 마감 요구 사항에 따라 선택됩니다.

■

휠 헤드 / 스핀들

휠을 회전시키는 스핀들 모터와 베어링이 들어있습니다. 스핀들 강성은 매우 중요합니다. 런아웃이 0.001mm라도 마감된 표면에 떨림 자국이 발생합니다.

▲

작업대

공작물을 고정하고 이동합니다. 평면 연삭기에서는 테이블이 왕복 운동(앞뒤로)하거나 회전합니다. 원통형 연삭기에서는 공작물이 회전하는 동안 테이블이 Z축을 따라 이동합니다.

◆

옷장

무딘 입자를 부수고 휠의 형상을 복원하여 연삭 휠을 주기적으로 다시 연마하는 다이아몬드 팁 도구입니다. 드레싱을 하지 않으면 연삭 효율이 급격히 떨어지며 표면 품질도 저하됩니다.

○

냉각수 시스템

절삭유(수용성 오일 또는 합성 절삭유)를 20~100L/min의 유량으로 연삭 영역에 공급합니다. 절삭유는 열을 줄이고(연삭 영역의 온도는 국부적으로 1000°C를 초과할 수 있음) 부스러기를 씻어내고 절단 부위를 윤활합니다.

●

피드 메커니즘

휠이 작업물과 맞물리는 깊이(인피드/절삭 깊이)를 제어합니다. 정밀 이송 메커니즘은 0.001mm 단위로 분해되어 연삭과 거친 절단 공정을 구별하는 미세 소재 제거를 가능하게 합니다.

머신 유형

주요 유형 및 작동 원리

다양한 형상에는 근본적으로 다른 기계 구성이 필요합니다. 다음은 산업 생산에 사용되는 가장 일반적인 네 가지 유형입니다.

기계 유형	공작물 모션	휠 모션	일반적인 공차	공통 응용
표면 연삭기	왕복 또는 회전 테이블	회전, 패스당 다운피드	/- 0.005mm	평판, 금형, 툴링

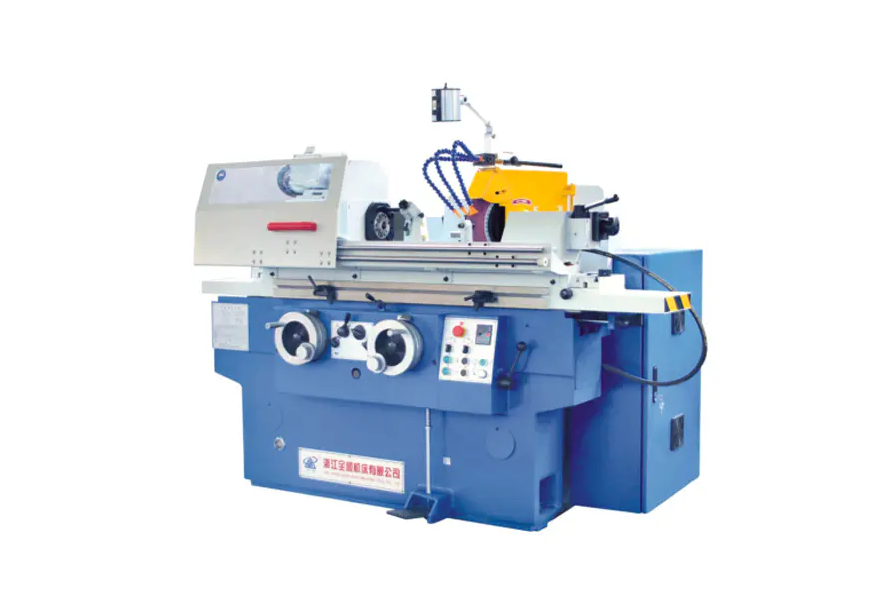

원통형 연삭기	센터 간 회전	회전, 축 방향으로 횡단	/- 0.002mm	샤프트, 핀, 롤
센터리스 그라인더	휠을 조절하여 공급	그라인딩 휠 조절 휠	/- 0.001mm	바, 튜브, 대용량 부품
내부 그라인더	회전(또는 정지 상태)	작은 바퀴가 보어 내부에서 회전합니다.	/- 0.003mm	베어링 레이스, 유압 실린더

심층 분석

센터리스 연삭으로 탁월한 처리량을 달성하는 방법

센터리스 연삭은 부품 고정이 완전히 필요하지 않기 때문에 가장 생산적인 원통형 연삭 형태입니다. 공작물은 두 바퀴 사이의 블레이드에 놓입니다.

그라인딩 휠 (대형, 고속) 최대 60m/s의 속도로 실제 절단을 수행합니다.
조절 휠 (더 작게, 1~6도 기울임) 부품 회전 속도 및 축 이송 속도를 제어합니다.

조절 휠을 기울임으로써 부품이 동시에 회전하고 기계의 축 방향으로 밀어집니다. 이 방법을 "스루 피드(through-feed)" 연삭이라고 합니다. 생산 센터리스 그라인더는 다음보다 더 많은 것을 처리할 수 있습니다. 시간당 작은 원통형 부품 1,000개 작업자가 부품 사이에 로딩/언로딩을 할 필요가 없습니다.

이로 인해 자동차 밸브 스템(직경 6mm에서 공차 /-0.003mm) 및 베어링 롤러와 같은 대량 부품의 표준 공정이 센터리스 연삭이 됩니다.

프로세스 제어

연삭 성능을 좌우하는 중요한 매개변수

분쇄 결과는 상호 작용하는 4가지 공정 변수에 의해 결정됩니다. 어느 하나라도 잘못 조정하면 표면 마감 불량, 치수 오차 또는 열 손상(화상)이 발생할 수 있습니다.

휠 속도(Vs)

휠 속도가 높을수록 각 입자가 더 얇은 칩을 제거하여 절삭력을 줄이고 마무리를 향상시키지만 열 발생은 증가합니다. 이러한 이유로 CBN 휠은 고속 연삭(HSG)에서 80~120m/s로 작동합니다.

공작물 속도(Vw)

공작물 이동이 빨라지면 재료 제거율(MRR)이 증가하지만 칩 부하가 증가합니다. 정밀 연삭 응용 분야에서 속도 비율 Vs/Vw의 범위는 일반적으로 60:1 ~ 120:1입니다.

절입량(ae)

황삭 패스는 ae = 0.05mm를 사용할 수 있습니다. 마무리 패스는 0.002~0.005mm를 사용합니다. 사이클이 끝날 때 스파크아웃 패스(제로 인피드)를 통해 기계의 편향이 스프링백되어 치수 정확도가 향상됩니다.

특정 물질 제거율(Q'w)

mm3/mm/s로 표현되는 이는 생산성을 좌우하는 지표입니다. 최신 CNC 그라인더는 전력 모니터링을 사용하여 Q'w를 실시간으로 최적화하여 연소 임계값을 넘지 않고 연소 임계값 근처에 유지합니다.

공통 과제

열 손상: 모든 연삭 작업에서 관리해야 하는 위험

분쇄는 집중적인 국지적 열을 발생시킵니다. 입자와 공작물 접촉 영역에서 1,500°C 극단적인 경우 — 곡물 접촉당 마이크로초만 지속됩니다. 열이 충분히 빨리 방출되지 않으면 다음과 같은 원인이 됩니다.

분쇄 화상 - 미세 구조 변화를 나타내는 파란색/갈색 변색으로 보이는 표면 산화
잔류 인장 응력 — 경화강 부품의 피로 수명을 대폭 단축합니다.
표면 재경화 또는 연화 - 열처리가 달성하도록 설계된 경도 프로파일을 변경합니다.

열 손상을 방지하려면 공격적인 절삭유 적용(일부 항공우주 응용 분야에서는 50~80bar의 고압 노즐), 적절한 휠 선택(자유 절단을 위한 개방형 구조), 마무리 패스의 보수적인 재료 제거율이 결합되어야 합니다.

Barkhausen 소음 분석 및 X선 회절은 품질이 중요한 산업(베어링, 항공우주)에서 기계 가공 후 연삭 표면에 잔류 인장 응력이 없는지 비파괴적으로 검증하는 데 사용됩니다.

선택 가이드

재료에 적합한 연마재 선택

휠 선택은 생산성과 표면 품질 모두에 있어 가장 큰 영향을 미치는 요소입니다. 잘못된 연마재는 성능이 저하될 뿐만 아니라 가공물이 타거나 깨질 수도 있습니다.

연마재 종류	최고의 대상	피하십시오	상대 비용
산화알루미늄(Al2O3)	철강, 고속도강, 철금속	초경, 세라믹	낮음
실리콘 카바이드(SiC)	주철, 비철, 세라믹, 석재	경화강(화학적 반응)	낮음-Medium
입방정 질화붕소(CBN)	경화강(45HRC 이상), 초합금	연강, 알루미늄	높음
다이아몬드	초경, 세라믹, glass, composites	강철(탄소 확산으로 인해 빠른 마모 발생)	매우 높음

현대 기술

CNC 제어가 연삭 정밀도를 어떻게 변화시켰습니까?

최신 CNC 연삭기는 기존 기계가 따라올 수 없는 폐쇄 루프 피드백을 통합합니다. 주요 기술은 다음과 같습니다.

공정 중 측정 — 공기 또는 접촉 프로브는 연삭이 활성화된 동안 공작물 직경을 측정하여 0.001mm 이내의 목표 치수에 도달하도록 자동으로 인피드를 조정합니다.
음향 방출 센서 — 휠이 공작물이나 드레서에 처음 접촉할 때 고주파 신호를 감지하여 에어 그라인딩 시간을 없애고 휠 파손을 감지합니다.
적응형 이송 속도 제어 — 스핀들 동력 모니터링은 데이터를 CNC에 다시 공급하여 휠이 마모될 때 일정한 재료 제거율을 유지합니다.
자동 휠 밸런싱 — 휠 플랜지 내부의 동적 밸런서는 불균형을 실시간으로 수정하여 작동 속도에서 진동을 1g 미만으로 줄입니다.

최신 CNC 원통형 연삭기는 1.67 이상의 Cpk 값으로 90초 이내에 샤프트 연삭 사이클을 완료할 수 있습니다. 이는 배치 모드 수동 연삭이 접근할 수 없는 공정 능력입니다.
