고정밀 CNC 프로파일 원통 연삭

리니어 모터 구동 X축 — X축(이송/휠스탁 축)은 2200N의 추력을 갖는 리니어 모터로 직접 구동되며, 볼스크류 변속에서 발생하는 백래시를 없애고 보다 빠르고 정밀한 프로파일 추종 동작을 가능하게 합니다.

직접구동식 작업 헤드 — 작업 헤드 모터는 직접구동 기술(1500Nm)을 적용하며, 옵션으로 DD 모터 구성이 추가되어 프로파일 및 캠 연삭을 동시에 진행할 수 있는 헤드스톡 자동 회전 기능을 제공합니다.

서브마이크론 수준의 위치 결정 해상도 — X/Z축의 최소 이송 및 분석 해상도는 0.001mm에 달하며, 헤드스톡 회전 해상도는 0.001°까지 세밀해 복잡하고 고정밀한 프로파일 형상을 지원합니다.

고속 전기 스핀들 — 기본 전기 스핀들 구성은 4000rpm으로 작동하며, 휠 선속도는 80m/s에 달해 소형 지름 부품에서도 효율적인 재료 제거와 미세한 표면 마감을 동시에 유지합니다.

컴팩트한 정밀 가공 범위 — Φ5mm부터 Φ200mm까지의 외부 연삭 지름과 250mm의 중심 거리를 갖추어 대량 중량 축 가공보다는 소형 정밀 축 및 프로파일 부품에 적합합니다.

조절 가능한 작업 헤드 회전 — 작업 헤드는 최대 15°까지 회전 가능하며(표준 수동 회전형), 직선 원통 가공 외에도 각도 및 프로파일 연삭 작업을 유연하게 설정할 수 있습니다.

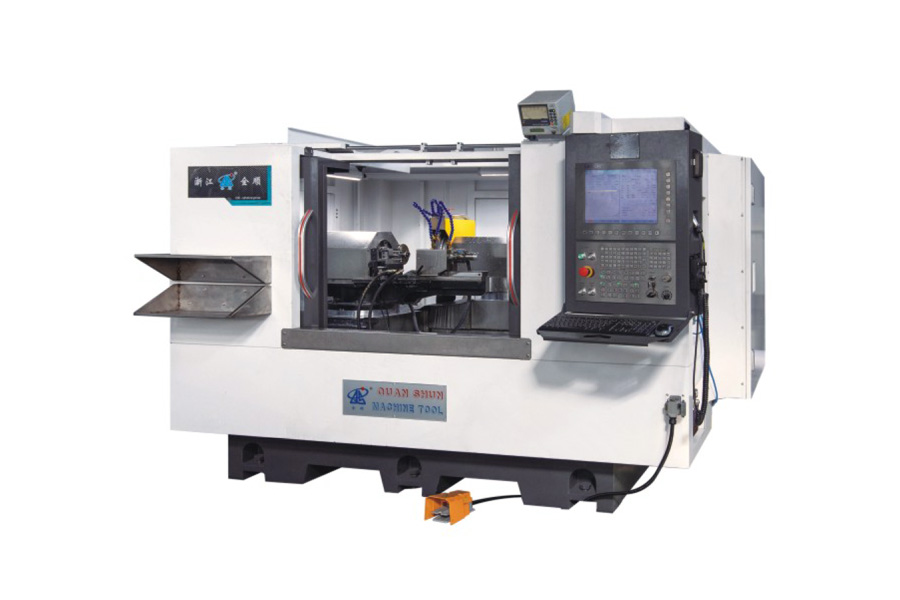

저장성 취안순 공작기계 유한회사는 일반 원통 연삭기가 윤곽 정확도 면에서 부족한 응용 분야를 위해 MGK8320*300을 설계했습니다. 리니어 모터 이송 축, 직접구동식 작업 헤드, 고속 전기 스핀들을 결합함으로써, 소형이면서 기하학적으로 복잡한 부품에서도 서브마이크론 수준의 위치 결정과 미세한 표면 마감을 제공합니다. 또한 특정 프로파일 연삭 응용에 맞춘 자동 DD 모터 헤드스톡 회전, 휠 사양, 스핀들 속도 범위 등의 구성 옵션을 지원하며, 기술 상담, 설치 안내 및 사후 서비스까지 제공합니다.

왜 이 기계가 일반 원통 연삭기가 아니라 ‘프로파일’ 연삭기인가요?

본 기계는 리니어 모터 X축, 직접구동식 작업 헤드, 그리고 0.001°의 헤드스톡 회전 해상도를 결합하여, 캠이나 다중 반지름 프로파일 등 직선 원통 표면이 아닌 복잡하고 비원형의 윤곽을 따라갈 수 있도록 설계되었습니다.

이 기계는 어떤 크기의 가공물을 연삭할 수 있나요?

외부 연삭 지름 범위는 Φ5mm부터 Φ200mm까지이며, 중심 거리는 250mm입니다. 따라서 대형 중량 축보다는 소형~중형 정밀 부품에 적합합니다.

리니어 모터 축이란 무엇이며, 왜 중요한가요?

리니어 모터는 볼스크류나 기어박스 없이 축을 직접 구동하여 기계적 백래시를 없애줍니다. 이로 인해 X축(추력 2200N)은 더 빠른 응답과 미세한 프로파일 작업을 위한 더욱 일관된 위치 결정 정확도를 제공합니다.

캠 또는 프로파일 연삭을 위해 헤드스톡을 자동으로 회전시킬 수 있나요?

기본 구성에서는 최대 15°까지 조절 가능한 수동 회전형 작업 헤드를 사용합니다. 특별 구성 시 DD(직접구동) 모터를 추가하여 헤드스톡의 완전 자동화 및 동기화된 회전 기능을 제공할 수 있습니다.

이 기계는 어떤 스핀들 속도와 휠 속도로 작동하나요?

기본 전기 스핀들 구성은 4000rpm으로 작동하며, 연삭 휠 선속도는 최대 80m/s에 달합니다. 휠 규격은 Φ400x40x203을 사용합니다.

사양을 맞춤 제작할 수 있나요?

네. 저장성 취안순 공작기계는 스핀들 구성, 헤드스톡 회전 방식(수동 또는 DD 자동), 휠 사양, 모터 출력 등을 특정 프로파일 연삭 요구사항에 맞춰 맞춤 제작할 수 있습니다.
