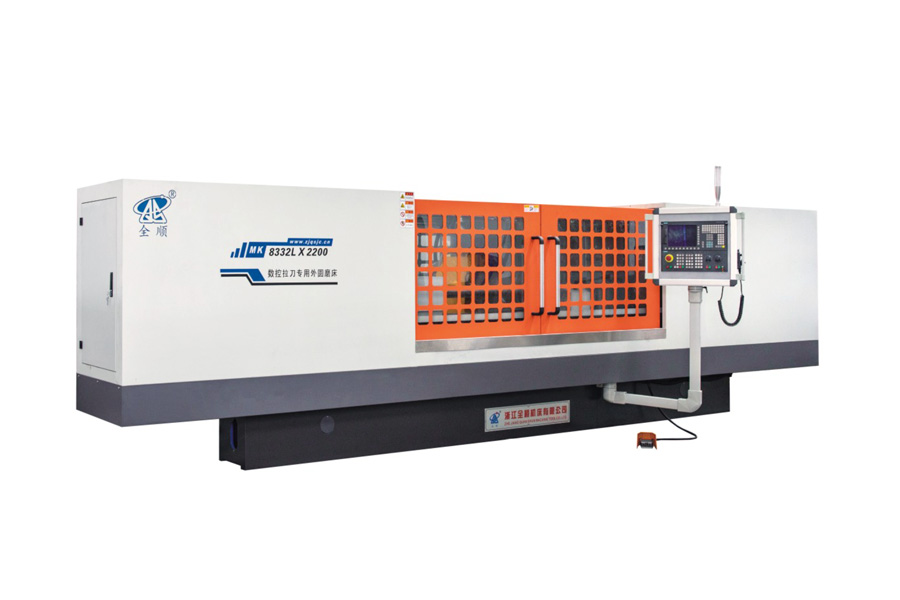

CNC 브로치용 원통 연삭기

경화 공구강용 CBN 숫돌 — 본 기계에는 Φ500xBx203 CBN(입방질소화붕소) 연삭숫돌이 장착되어 있어, 브로치와 절삭공구에 사용되는 경화 공구강을 연삭하는 데 이상적이며, 일반 연마재에 비해 숫돌 수명이 길고 일정한 재료 제거량을 유지합니다.

고속 연삭, 최대 100m/s — 선형 연삭 속도가 ≤100m/s로, 일반 원통연삭기의 두 배 이상에 달해, 미세하고 균일한 표면 마감을 유지하면서도 더 빠른 재료 제거가 가능합니다.

서보 특수 헤드스톡 — 전용 서보 구동식 헤드스톡(MT5 테이퍼, 60–300r/min)은 진동과 휨에 민감한 길고 가느다란 공구 블랭크에 적합한 정밀하고 안정적인 회전 제어를 제공합니다.

이중 단계 테이퍼 작업대 — 작업대는 두 개의 조절 가능한 레벨에서 시계방향 3°/반시계방향 3°로 회전하며, 긴 브로치와 만드레일의 형상에 필수적인 정밀한 테이퍼 보정과 직선도 제어를 가능하게 합니다.

공작실 등급의 정밀성 — 원주도 ≤0.002mm, 원통도 ≤0.005mm, 표면거칠기 ≤Ra 0.2μm를 달성하여, 일반 생산용 원통연삭기보다 더욱 엄격한 허용오차를 실현함으로써 정밀 공구 제조가 요구하는 정확성을 충족합니다.

전체 서보 축 제어 — 작업대와 횡진 feed 메커니즘 모두 AC 서보 모터(16Nm 토크)를 사용하며, 0.001mm 해상도로 장시간 연삭에서도 반복 가능한 위치 정확성을 보장합니다.

저장성 기계공구 유한회사는 브로치 및 정밀 절삭공구 제조에 요구되는 엄격한 허용오차를 충족하기 위해 MK8332L 시리즈를 특별히 설계했습니다. CBN 연삭숫돌, 서보 특수 헤드스톡, 이중 단계 테이퍼 작업대를 결합하여, 길고 가느다란 공작물에도 공작실 등급의 원주도, 원통도 및 표면 마감을 제공합니다. 연삭길이, 숫돌 사양, 헤드스톡 회전속도 범위 등에 대한 맞춤형 구성과 함께 기술 상담, 설치 지침, 사후 지원까지 제공합니다.

왜 이 기계는 일반 연마숫돌 대신 CBN 숫돌을 사용하나요?

CBN(입방질소화붕소) 숫돌은 브로치와 절삭공구에 많이 사용되는 경화 공구강을 연삭하는 데 더 적합합니다. 오랜 시간 동안 형태와 절삭 능력을 유지하여, 장기간의 생산 과정에서도 더욱 일관된 정밀성을 보장합니다.

이 기계는 어떤 크기와 길이의 공작물을 처리할 수 있나요?

본 기계는 Φ8mm부터 Φ320mm까지의 직경을 연삭할 수 있으며, 최대 연삭길이는 2000mm, 중심거리는 2200mm, 최대 공작물 무게는 150kg입니다.

이 기계는 어느 정도의 정밀도를 달성할 수 있나요?

원주도 ≤0.002mm, 원통도 ≤0.005mm, 표면거칠기 ≤Ra 0.2μm의 정밀도를 달성하여, 정밀 공구 및 브로치 제조의 허용오차 요구사항을 충족합니다.

최대 숫돌 선형 속도는 얼마인가요?

연삭숫돌은 최대 100m/s의 선형 속도로 작동하여, 표면 마감 품질을 유지하면서도 효율적인 재료 제거를 지원합니다.

이 기계는 테이퍼 형상뿐만 아니라 직선 축도 연삭할 수 있나요?

네. 이중 단계 테이퍼 작업대는 시계방향 3°와 반시계방향 3°로 회전하여, 일반 원통연삭 외에도 정밀한 테이퍼 연삭과 직선도 보정을 가능하게 합니다.

사양을 맞춤 제작할 수 있나요?

네. 저장성 기계공구는 특정 공구 또는 공작물의 요구사항에 따라 연삭길이, 헤드스톡 회전속도 범위, 숫돌 사양 등 다양한 파라미터를 맞춤 제작할 수 있습니다.
