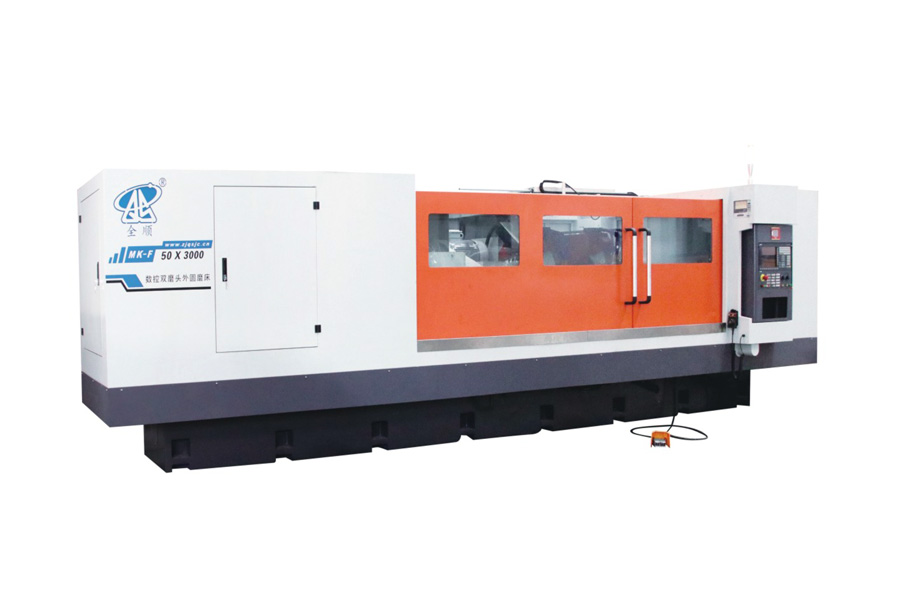

CNC 이중 연삭 헤드 원통형 연삭기

이중 연삭숫돌 구성 — A: Φ750x100x305, B: Φ750x75x305의 두 개의 숫돌이 동일한 휠스톡에 장착되어, 숫돌 교체 없이 한 번의 세팅으로 다양한 연삭 작업을 완료할 수 있어, 여러 지름의 축 가공 시 사이클 시간을 단축합니다.

장축 처리 능력 — 중심거리가 최대 3100mm까지 가능한 네 가지 연삭 길이 옵션(1000/1500/2000/3000mm)을 제공하여, 짧은 스핀들부터 긴 롤러까지 한 기종에서 모두 처리 가능합니다.

중량급 하중 규격 — 최대 직경 Φ500mm, 최대 중량 1000kg의 공작물을 지원하며, 회전 지름 540mm로 대형 산업용 축 및 롤러 가공에 적합합니다.

고정밀 서보 제어 — 워크테이블의 구동 해상도는 0.001mm이며, 횡방향 피드 메커니즘은 22Nm AC 서보 모터 토크로 0.0001mm 해상도를 달성하여 안정적이고 반복 가능한 마이크론 수준의 위치 정밀성을 보장합니다.

강력하고 안정적인 휠스톡 — 15kW 스핀들 모터가 최대 45m/s의 선속도로 숫돌을 구동하며, 최대 이동 거리 400mm로 경화된 대지름 공작물에서도 일관된 소재 제거 성능을 발휘합니다.

조절 가능한 테이퍼 워크테이블 — 워크테이블이 조절 가능한 테이퍼 설정을 지원하여, 동일한 플랫폼에서 정확한 테이퍼 및 직선 축 연삭을 수행할 수 있습니다.

검증된 연삭 정확도 — 원주도 ≤0.003mm, 원통도 ≤0.008/1000mm, 표면 거칠기 ≤Ra 0.32μm의 성능을 제공하여, 기계에서 바로 높은 품질 등급의 공차를 만족시킵니다.

저장성 취안순 기계공구 유한회사는 중대형 산업용 응용을 위해 설계된 CNC 원통형 연삭 장비를 전문으로 합니다. MK-F50 이중 그라인딩 헤드 시리즈는 견고한 기계 베드, 이중 숫돌 휠스톡, 고해상도 서보 축을 결합하여, 제조업체들이 세팅 변경을 줄이고 대형·다지름 축 가공 시 연삭 일관성을 향상시키도록 지원합니다. 고객의 특정 공작물 요구사항에 맞춰 중심거리, 숫돌 크기, 모터 출력 등을 구성할 수 있으며, 기술 상담, 설치 지원 및 사후 서비스를 제공합니다.

이 기계에서 ‘이중 그라인딩 헤드’란 무엇을 의미하나요?

휠스톡에 두 개의 연삭숫돌(A: Φ750x100x305, B: Φ750x75x305)이 장착되어 있어, 숫돌을 교체하지 않고도 서로 다른 지름이나 연삭 단계와 같은 다양한 연삭 작업을 동일한 세팅에서 완료할 수 있습니다.

최대 공작물 크기와 무게는 얼마인가요?

이 기계는 직경 Φ30mm부터 Φ500mm까지의 공작물을 연삭할 수 있으며, 회전 지름은 Φ540mm, 최대 공작물 중량은 1000kg입니다.

어떤 연삭 길이 옵션이 있나요?

MK-F50 시리즈는 최대 연삭 길이가 1000mm, 1500mm, 2000mm, 3000mm인 네 가지 구성으로 제공되며, 각 축 길이에 맞춰 선택할 수 있습니다.

이 기계는 어느 정도의 정밀도를 달성할 수 있나요?

원주도 ≤0.003mm, 원통도 ≤0.008/1000mm, 표면 거칠기 ≤Ra 0.32μm의 정밀도를 달성하며, 횡방향 피드 해상도는 최대 0.0001mm까지 가능합니다.

테이퍼 형상의 공작물을 연삭할 수 있나요?

네. 워크테이블에 조절 가능한 테이퍼 타입이 탑재되어 있어, 직선 원통형 연삭 외에도 정밀한 테이퍼 연삭이 가능합니다.

사양을 맞춤 제작할 수 있나요?

네. 저장성 취안순 기계공구는 고객의 특정 공작물 및 생산 요구에 따라 중심거리, 숫돌 크기, 스핀들 모터 출력 등 다양한 사양을 맞춤 제작할 수 있습니다.
