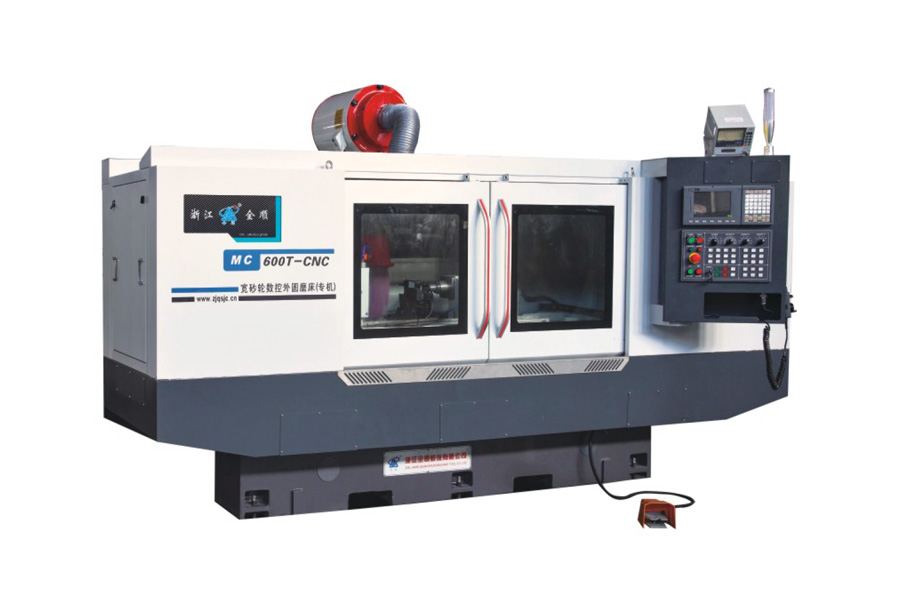

넓은 연삭 휠을 갖춘 CNC 원통형 연삭기

광폭 휠 = 더 높은 처리량 — 500mm x 203mm x 200mm 크기의 그라인딩 휠은 한 번의 작업으로 더 넓은 표면을 처리하여, 일반 폭 휠에 비해 긴 축의 연삭 시간을 크게 단축합니다. 이는 대량 생산 시 직접적인 비용 절감 효과를 가져옵니다.

전체 CNC 서보 제어 — Z축(테이블)과 X축(휠스톡) 모두 5.9KW AC 서보모터로 구동되며, 0.001mm의 해상도를 제공하여 배치 내 모든 부품에서 반복 가능한 마이크론 수준의 정밀성을 보장합니다.

고출력 휠스톡 구동 — 15KW 주파수 변환 모터가 휠을 선속도 45m/s로 구동하여 경화된 강재 공작물에서도 안정적이고 적극적인 재료 제거를 가능하게 합니다.

대용량 처리 능력 — Φ8mm부터 Φ320mm까지, 최대 150kg의 공작물을 처리할 수 있어 하나의 기계 투자로 다양한 규격의 부품을 포괄합니다.

유연한 테이블 정렬 — 작업대가 시계방향 7°, 반시계방향 3°로 회전 가능하여 복잡한 축 형상에 대한 정밀한 테이퍼 연삭 및 정렬 보정이 가능합니다.

유압식 이중 작동 테일스톡 — 5# 테이퍼 테일스톡이 50mm 슬리브 이동과 유압식 이중 작동 제어를 통해 안전하고 반복 가능한 공작물 고정과 빠른 부품 교환을 보장합니다.

강성 및 비회전 헤드스톡 — 3.1KW AC 서보 스핀들 모터와 5# 센터 테이퍼를 갖춘 고정형 헤드스톡은 요구가 높은 정밀 작업에서도 일관된 회전 안정성을 제공합니다.

CNC 연삭 장비 전문 제조업체인 저장성취기계유한공사는 견고한 기계 베드 설계, 전서보 CNC 축 제어, 그리고 응용 맞춤형 구성(광폭 휠, 유압식 테일스톡, 회전식 테이블)을 결합하여 고객들이 생산 환경에서 부품당 처리 시간을 줄이고 일관된 마이크론 수준의 정밀성을 달성하도록 지원합니다. 또한 고객의 공작물 요구 사항에 따라 연삭 직경, 중심거리, 휠 크기 등을 맞춤 제작하며, 기술 상담, 설치 지침, 사후 서비스까지 제공합니다.

이 기계가 처리할 수 있는 최대 공작물 크기는 얼마입니까?

이 기계는 직경 Φ8mm부터 Φ320mm까지의 공작물을 처리할 수 있으며, 중심거리는 600mm, 최대 공작물 무게는 150kg입니다.

‘광폭 그라인딩 휠’ 기계는 일반 원통형 연삭기와 어떻게 다릅니까?

이 모델의 광폭 그라인딩 휠(폭 500mm)은 한 번의 작업으로 더 넓은 접촉 면적을 확보하여, 긴 축의 경우 필요한 작업 횟수를 줄이고 대량 생산 시 전반적인 연삭 효율을 향상시킵니다.

CNC 축의 위치 정확도는 어느 정도입니까?

Z축(테이블)과 X축(휠스톡) 모두 5.9KW AC 서보모터로 구동되며, 0.001mm의 해상도를 제공하여 일관되고 반복 가능한 정밀성을 보장합니다.

이 기계로 테이퍼 축을 연삭할 수 있습니까?

네, 가능합니다. 작업대가 시계방향 7°, 반시계방향 3°로 회전 가능하여 테이퍼 연삭과 미세한 정렬 조정이 가능합니다.

테일스톡이 대량 생산에도 적합합니까?

네, 테일스톡은 50mm 슬리브 이동과 유압식 이중 작동 구동 방식을 채택하여 빠르고 안전한 고정과 신속한 부품 교환이 가능합니다.

사양을 맞춤 제작할 수 있습니까?

네, 저장성취기는 특정 공작물 및 생산 요구에 따라 연삭 직경 범위, 중심거리, 휠 크기, 모터 구성 등을 맞춤 제작할 수 있습니다.
